Bei der Absteckung wird ein geplantes Bauwerk oder eine Anlage aus dem Bauplan millimetergenau in die Natur übertragen. Präzise Absteckungen bilden die Grundlage für eine lage- und höhengenaue Bauausführung und schützen vor kostspieligen Korrekturen während oder nach der Bauphase.
Was ist eine Absteckung?
Die Absteckung ist die messtechnische Übertragung von Plankoordinaten aus dem Bauplan in das Gelände. Dabei werden die geplanten Positionen von Bauwerken, Leitungen oder anderen Bauteilen mit Totalstation und GNSS-Empfänger exakt ausgesteckt und durch Absteckpflöcke, Nägel oder Schnurgerüste im Gelände markiert. So kann die Bauausführung lagegenau und normgerecht erfolgen.
Unsere Absteckleistungen im Überblick
- Gebäudeabsteckung: Ecken, Hauptachsen und Rasterlinien für Hoch- und Tiefbauwerke
- Höhenabsteckung: Festlegen von Bezugshöhen (Baurichthöhe, Kellerfußboden, Oberkante Rohdecke)
- Böschungs- und Grabenabsteckung: Lage und Tiefe von Aushub, Gräben und Böschungen
- Leitungsabsteckung: Kanal, Wasser, Gas, Strom – plangenauer Trassenverlauf
- Straßen- und Wegeabsteckung: Achsen, Querschnitte und Höhen für Verkehrsanlagen
- Kontrollmessungen: Überprüfung der Bauausführung während der Bauphase
Ablauf einer Gebäudeabsteckung
Übergabe und Auswertung der Planunterlagen
Übergabe der Lageplankoordinaten und Grundrisspläne durch den Auftraggeber; Berechnung der Absteckpunkte und -maße im Büro.
Anschlusspunkte prüfen
Überprüfung vorhandener Anschlusspunkte (Grenzpunkte, Festpunkte) im Gelände als Grundlage für die Absteckung.
Absteckung im Gelände

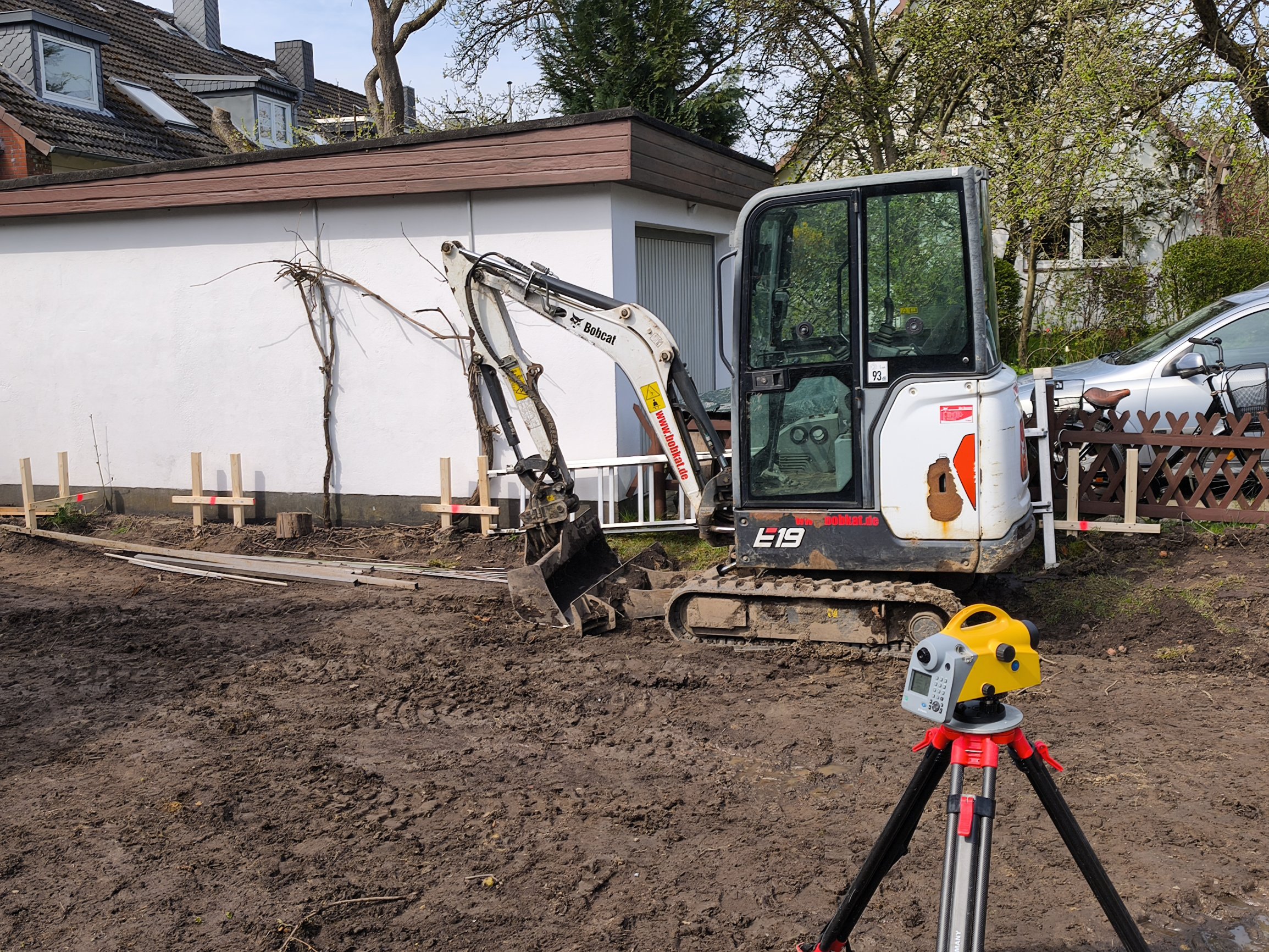

Exaktes Aussetzen aller erforderlichen Punkte mit moderner Totalstation; Markierung mit Absteckpflöcken, Nägeln oder Farbe.
Höhenübertragung
Übertragung der geplanten Höhen (z. B. Oberkante Fundament, Kellerfußboden) auf Höhenpflöcke oder Einbauteile des Rohbaus.
Protokollierung und Übergabe
Erstellung eines Absteckprotokolls mit allen ausgesetzten Koordinaten und Höhen; Übergabe an den Bauleiter oder Polier.
Kostenrisiko vermeiden: Absteckfehler können zu Abweichungen von der Baugenehmigung, Grenzüberschreitungen oder aufwändigen Korrekturen führen. Professionelle Vermessungsleistungen schützen Sie zuverlässig vor diesen Risiken.
Einsatzbereiche
Absteckungsarbeiten werden in allen Bauphasen benötigt – von der Erschließung über den Roh- bis zum Ausbau:
- Wohngebäude, Mehrfamilienhäuser, Gewerbeanlagen
- Straßen, Wege und Plätze
- Kanäle, Leitungen und technische Infrastruktur
- Freianlagen und Landschaftsbaumaßnahmen
- Windkraftanlagen und Solarparks
